In wenigen Schritten zum individuellen Werkzeug
Der Ablauf für die Erzeugung von individuellen 3D-Modellen läuft mit der TDM Software praktisch automatisch. Mit wenigen Klicks kann der Anwender so ein zugeschnittenes Sonderwerkzeug generieren.

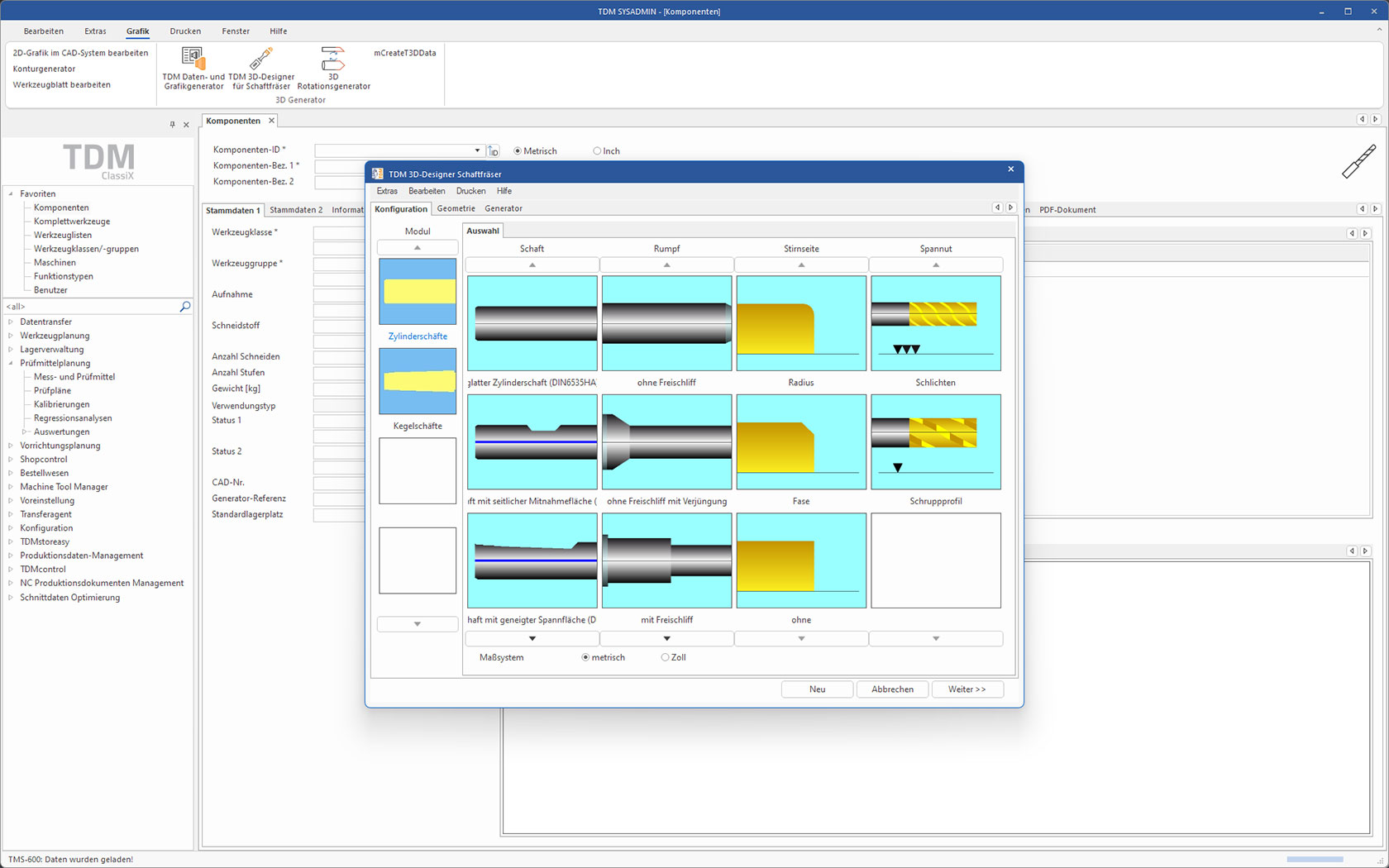

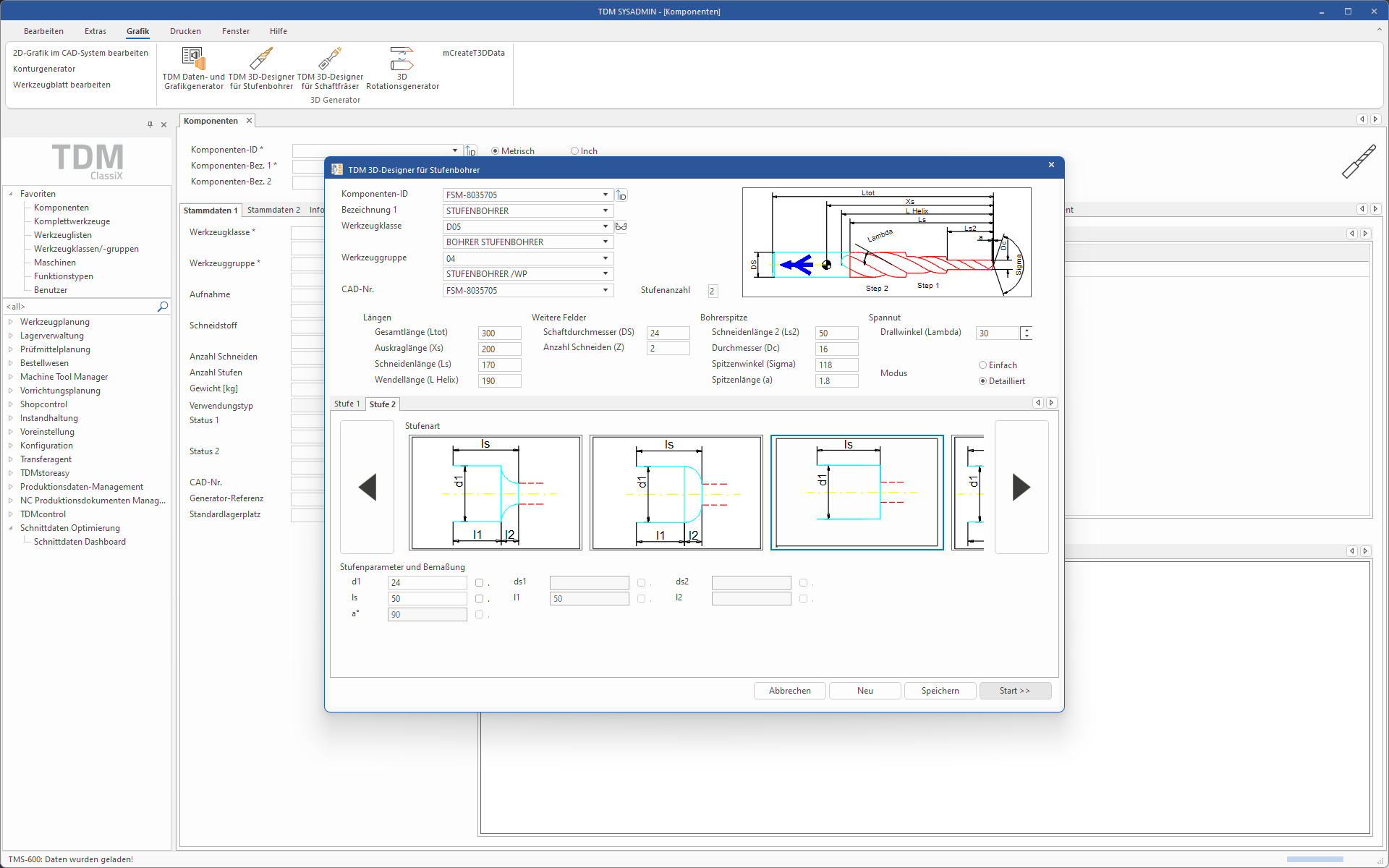

- Individuelle Werkzeuge zusammenstellen: Mit wenigen Mausklicks wählen Sie die einzelnen Bauteile wie z. B. Schafttyp, Rumpf, Stirnseite, Spannut beim Schaftfräser bzw. die Anzahl der Stufen und die Stufenübergänge pro Stufe beim Stufenbohrer.

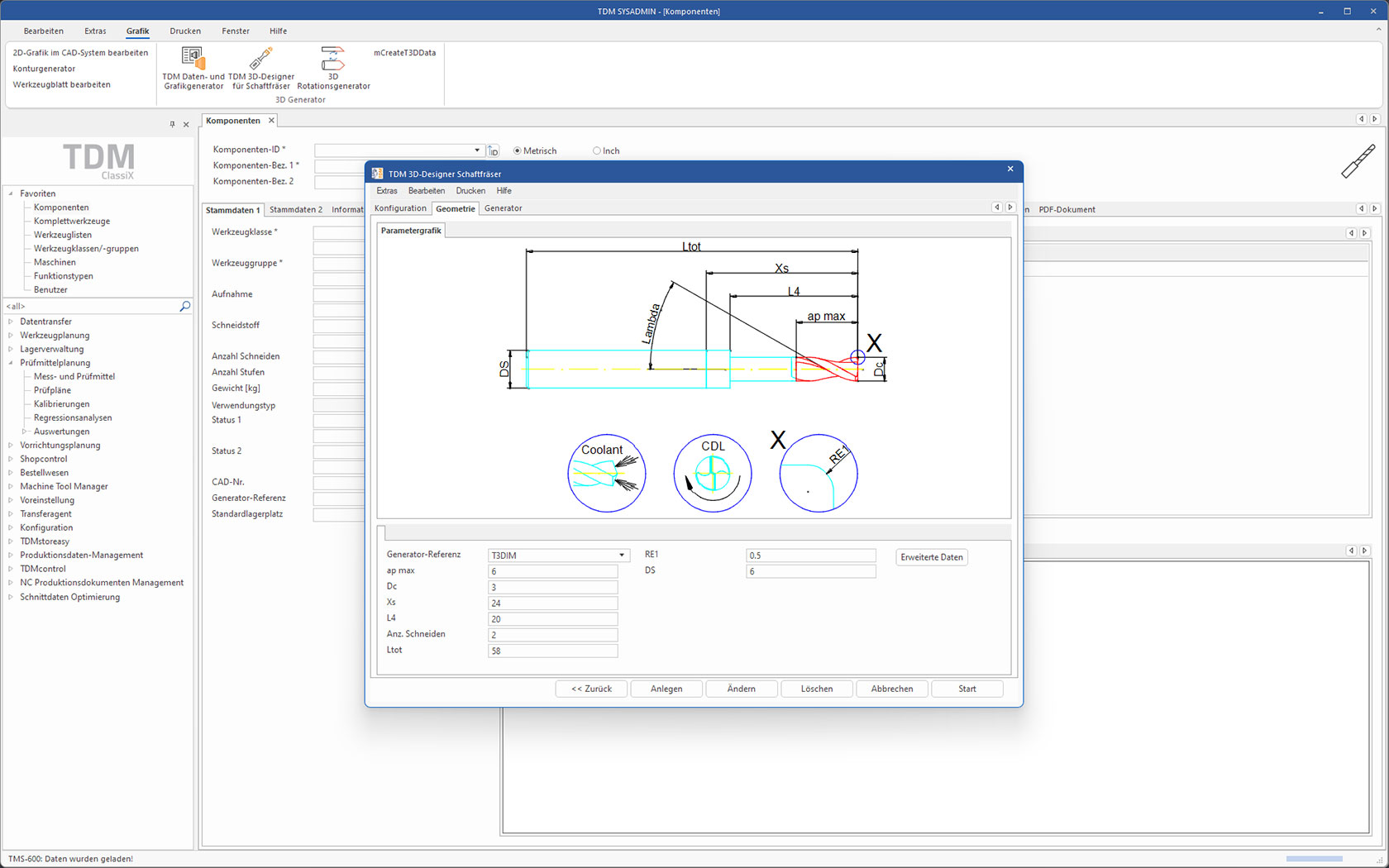

- Geometrie eingeben: Im nächsten Schritt geben Sie die geometrischen Parameter für Ihr Werkzeug manuell ein, wie z.B. Länge und Durchmesser.
- Werkzeugparameter individualisieren: Werkzeugparameter können Sie jetzt ändern oder neu definieren. So entsteht ein individuelles Werkzeug, maßgeschneidert für den benötigten Nutzen.

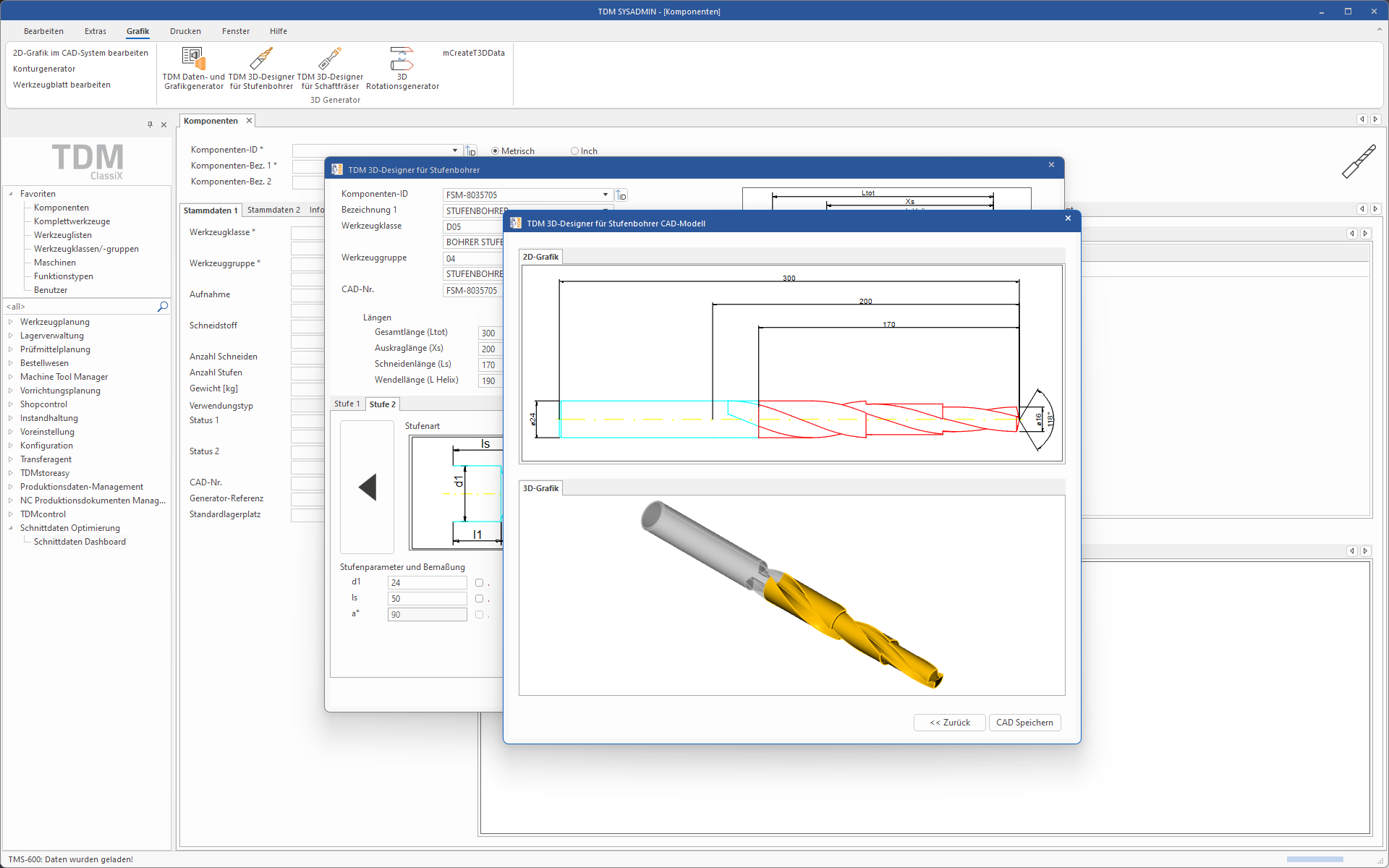

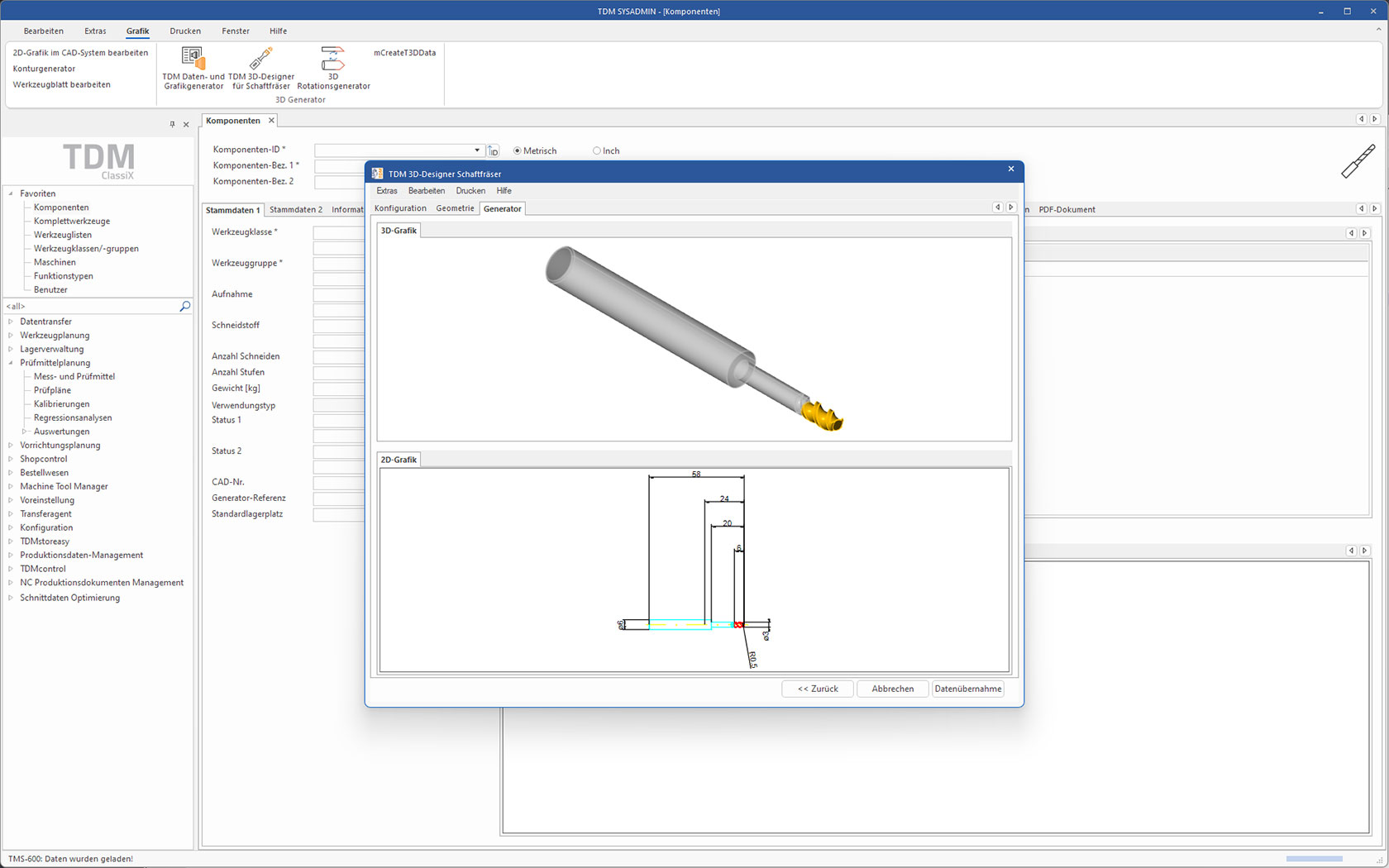

- Werkzeug generieren: Die TDM 3D-Designer erzeugen mit einem Klick automatisch eine 2D-Grafik und ein 3D-Modell des Werkzeugs in mehreren Formaten. Zudem erstellt die Software direkt einen Werkzeugdatensatz.
- Anlegen des Werkzeuges: Im letzten Schritt legt der 3D-Designer das Werkzeug in der TDM-Datenbank an. Damit ist das Werkzeug für die Anwendungen der TDM-Software verfügbar.
Das Ergebnis überzeugt: Die generierten Werkzeuge als 2D-Grafik und 3D-Modell kann der Nutzer einfach und detailliert für die NC-Programmierung und Simulation verwenden.
Durch hohe TDM-Funktionalität einfach individuelle Werkzeuge generieren
Sowohl unser TDM 3D-Designer für Schaftfräser als auch für Stufenbohrer sind durch jahrelange Erfahrung in jeder ihrer Funktionalität perfektioniert worden. Die dadurch entstandenen Eigenschaften der jeweiligen Module ermöglichen ein schnelles und effizientes Arbeiten:
Enorme Vorteile für die 3D Konstruktion
Die Stärken unserer Module zur individuellen Werkzeuggenerierung liegen klar auf der Hand. Lassen auch Sie sich von den Vorteilen überzeugen!
Optimale TDM-Kompatibilität
Werkzeugdaten und Geometrieparameter entsprechen den Anforderungen der TDM-Klassen- /Gruppenstruktur, wobei die Software dabei die Daten dann direkt als Datensatz anlegt
