TDM 2D/3D-Editor ClassiX & Global Line

Editoren für 2D-Grafiken und 3D-Solid-Modelle

Qualitativ hochwertige Werkzeugdaten und Werkzeuggrafiken ermöglichen ein effizientes Arbeiten und erhöhen die Produktivität. Die TDM Software unterstützt Sie in allen Planungs- und Fertigungsprozessen mit einer Vielzahl von Modulen. Mit dem TDM 2D-Grafik Editor und dem TDM 3D-Solid Editor haben Sie immer genau die Möglichkeiten an der Hand, die Sie für Ihre Werkzeugdatenerstellung und -bearbeitung benötigen.

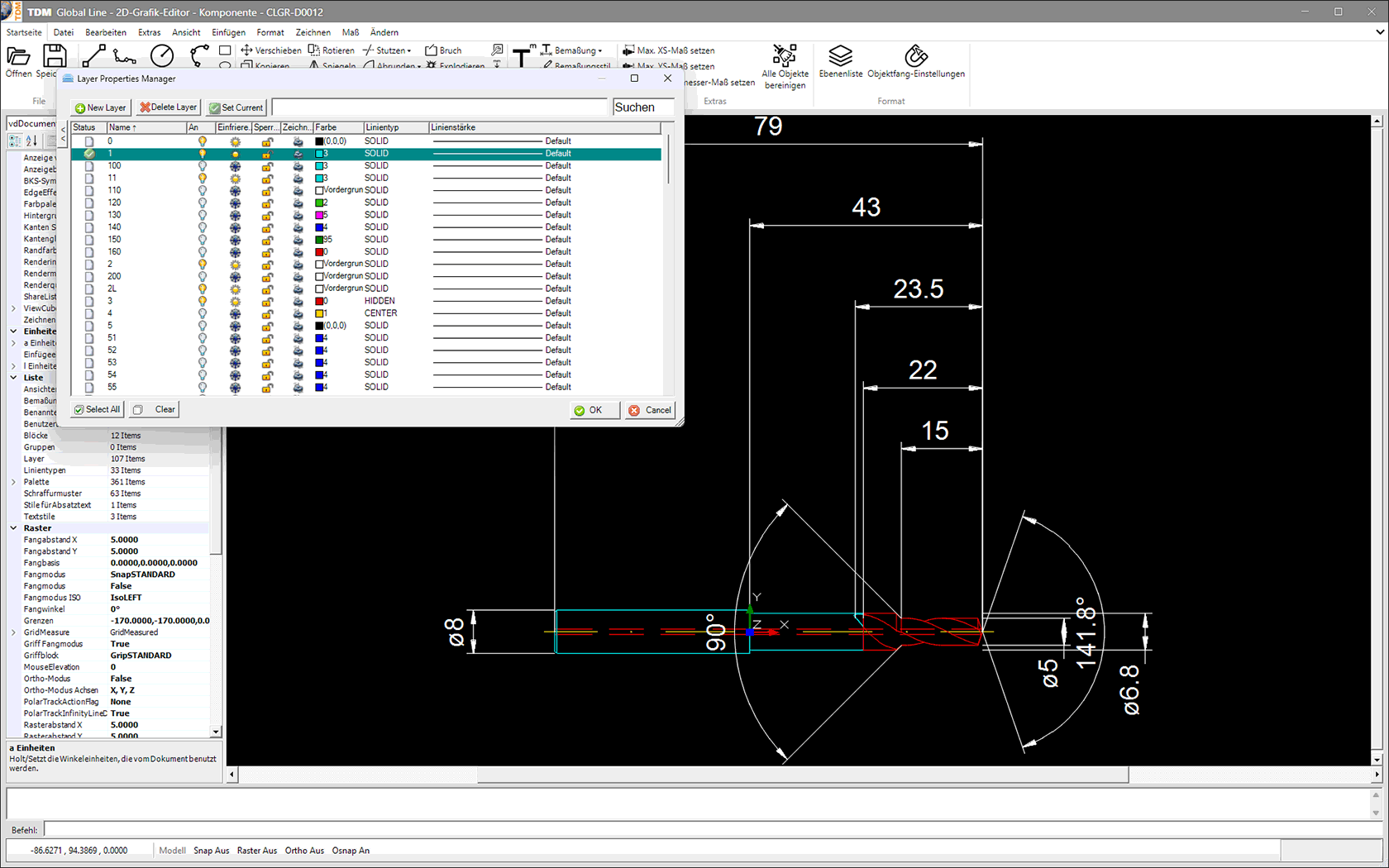

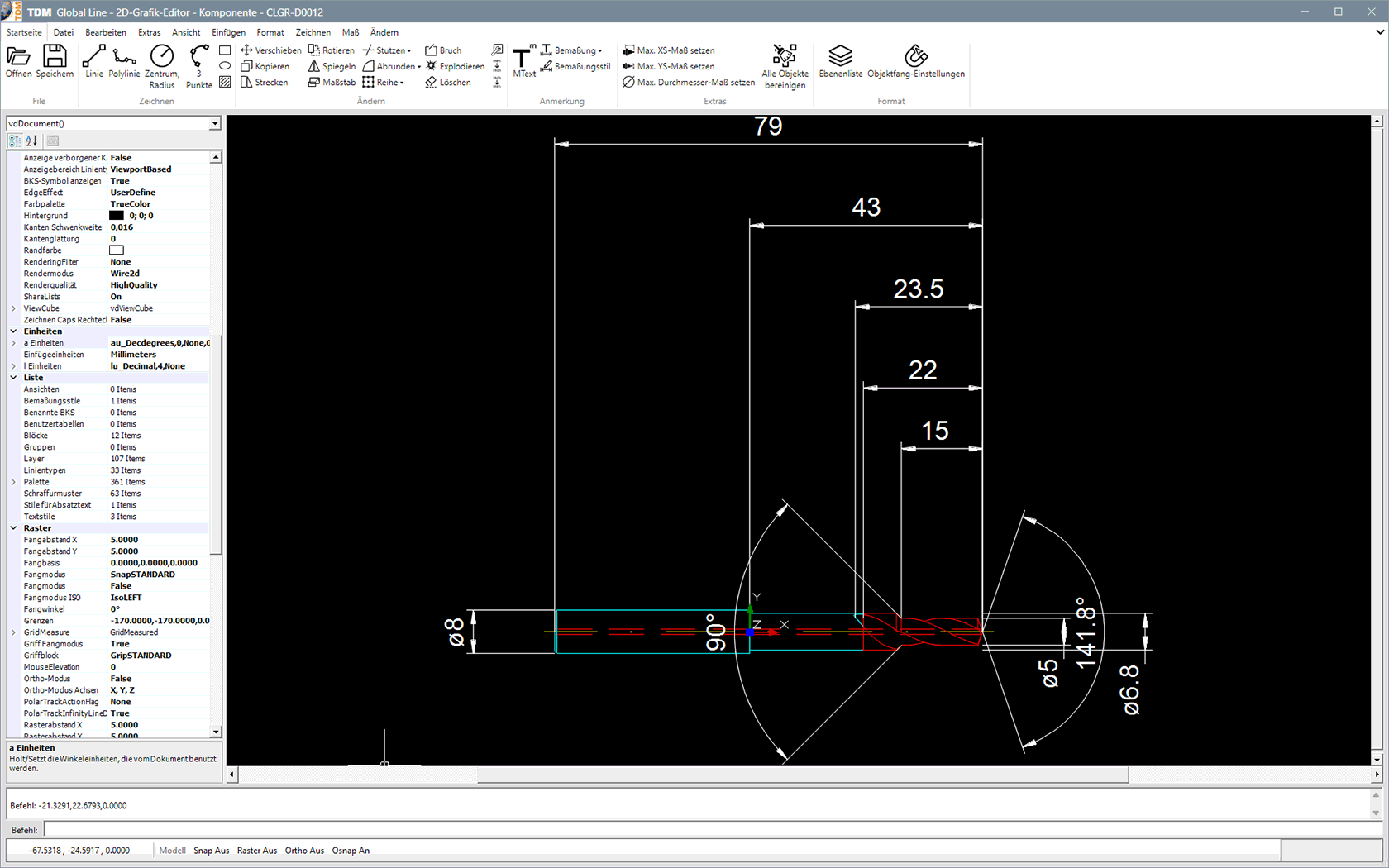

TDM 2D-Grafik Editor ClassiX & Global Line

Der TDM 2D-Grafik Editor ist die kompakte Grafiklösung für Ihr TDM. Er ermöglicht die einfache und schnelle Erstellung und Bearbeitung von DXF-Werkzeuggrafiken wie z. B. die Nachbearbeitung von Herstellergrafiken. Der Editor ist ein in TDM integrierbares Zusatzmodul und erlaubt so ein effizientes Arbeiten in der gewohnten TDM Umgebung. Damit ist ein Wechsel auf externe 2D-CAD Systeme nicht mehr notwendig. Die kostengünstige und zuverlässige Lösung erfüllt viele Bearbeitungswünsche im täglichen Arbeitsablauf Ihrer Fertigung.

Die Funktionen des TDM 2D-Grafik Editor im Überblick

Dank seiner hohen Funktionalität erstellen Sie 2D-Grafiken im Nu:

  • Die Software ermöglicht das exakte Setzen des Nullpunktes für einen korrekten Komplettwerkzeugzusammenbau
  • TDM-spezifische Funktionen: Max. XS-Maß setzen, Max. YS-Maß setzen, Max. Durchmesser-Maß setzen, verschiedene Ansichtsmodi (Komplettwerkzeug, Komponente), schnelles und direktes Anzeigen, Setzen und Zeichnen von BMG-spezifischen Layern, Konvertierung Maßsystem (metrisch / imperial)
  • Funktionen zur Hüllkonturbearbeitung (ab TDM 2018, benötigt Modul TDM Hüllkonturgenerator) wie z. B. Hüllkontur erzeugen und schließen
  • Der Editor kann nicht grafische Elemente, wie z.B. Blockreferenzen, in der Zeichnung bereinigen
  • Linienfarbe, -stärke, -typ, etc. lassen sich flexibel anpassen
  • Der TDM 2D-Grafik Editor bietet unter anderem Funktionen zum Zeichnen von: Linie, Polylinie, Bemaßung, Kreis, Schraffur, Text
  • Weitere Funktionen sind u.a.: Eigenschaftenmanager, Objektfang, Griffe, Spiegeln, Drehen, Stutzen, Bruch, Dehnen

Vorteile des TDM 2D-Grafik Editors

Zeitersparnis
Der TDM 2D-Grafik Editor ermöglicht ein einfaches Bearbeiten der Werkzeuggrafiken.
Der Anwender ruft den Editor innerhalb der TDM-Anwendung auf. Damit ist ein zeitaufwendiger Wechsel in ein anderes CAD-System nicht notwendig.

Optimierte Prozesse
Komfortable TDM-spezifische Funktionen für 2D-Grafiken gemäß der BMG-Norm / DIN 69874

Intuitive Bedienung
Mit der Software lassen sich Daten und Grafiken bequem in TDM pflegen.
Die Bedienung funktioniert durch Standard-CAD-Funktionen intuitiv.

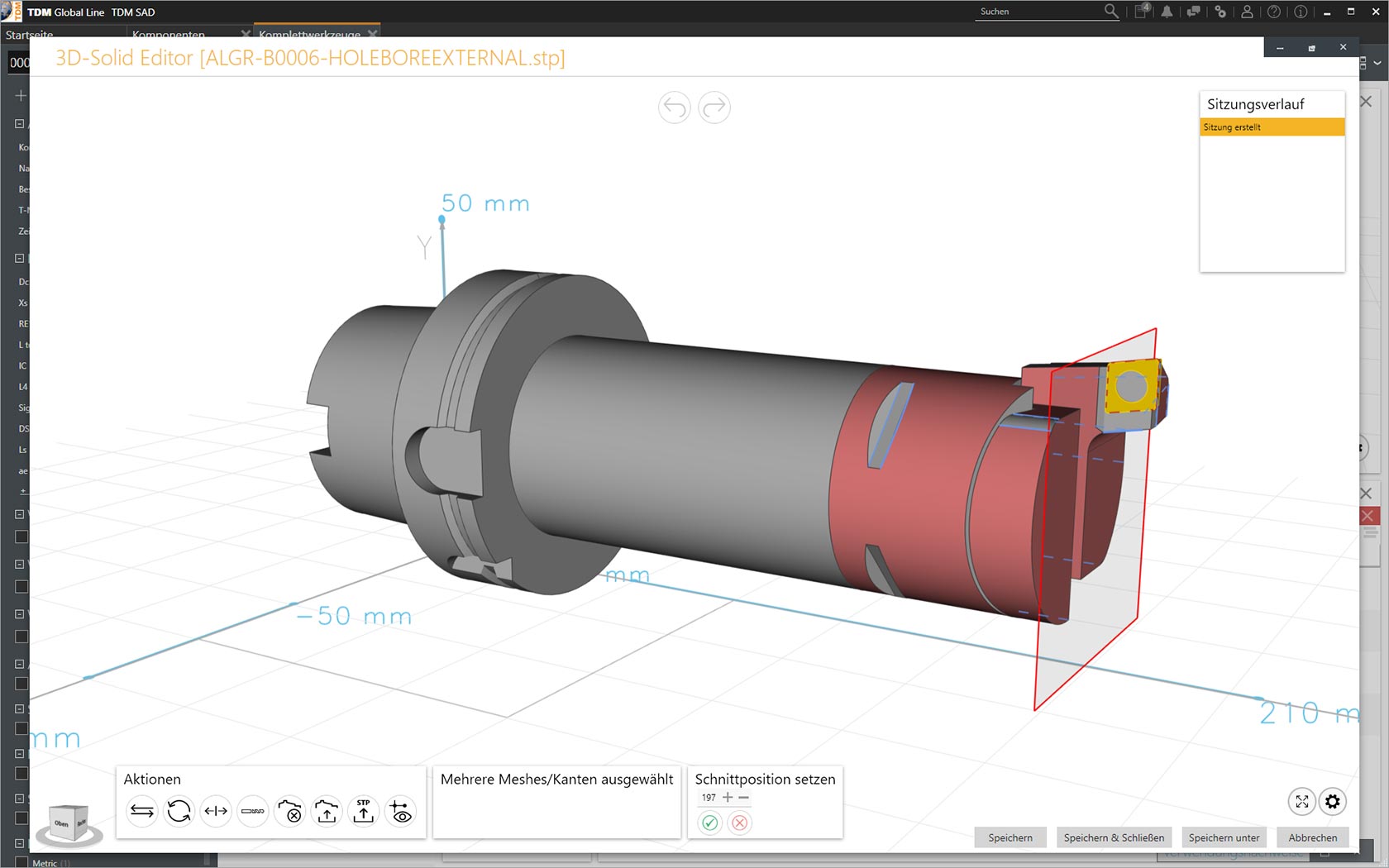

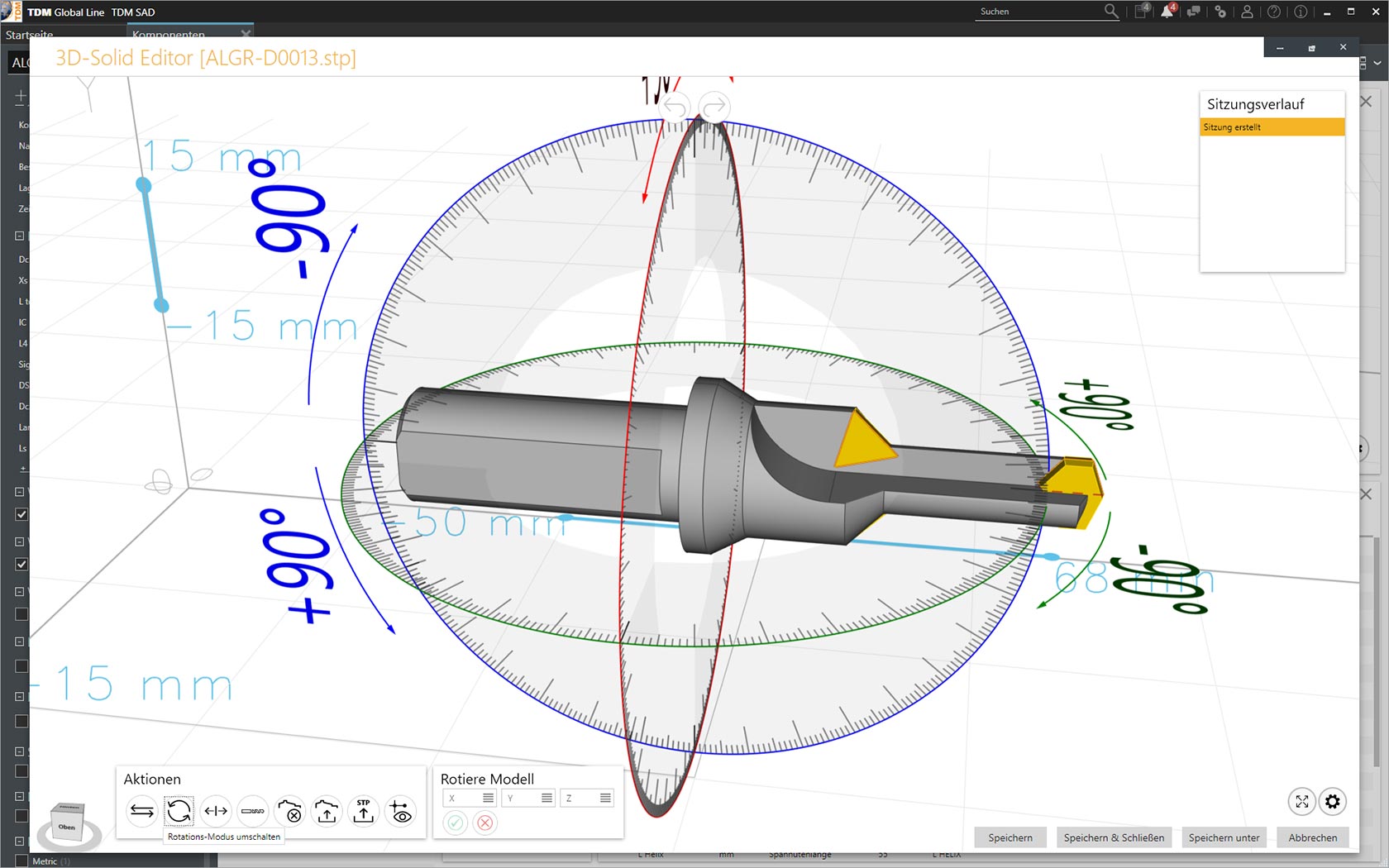

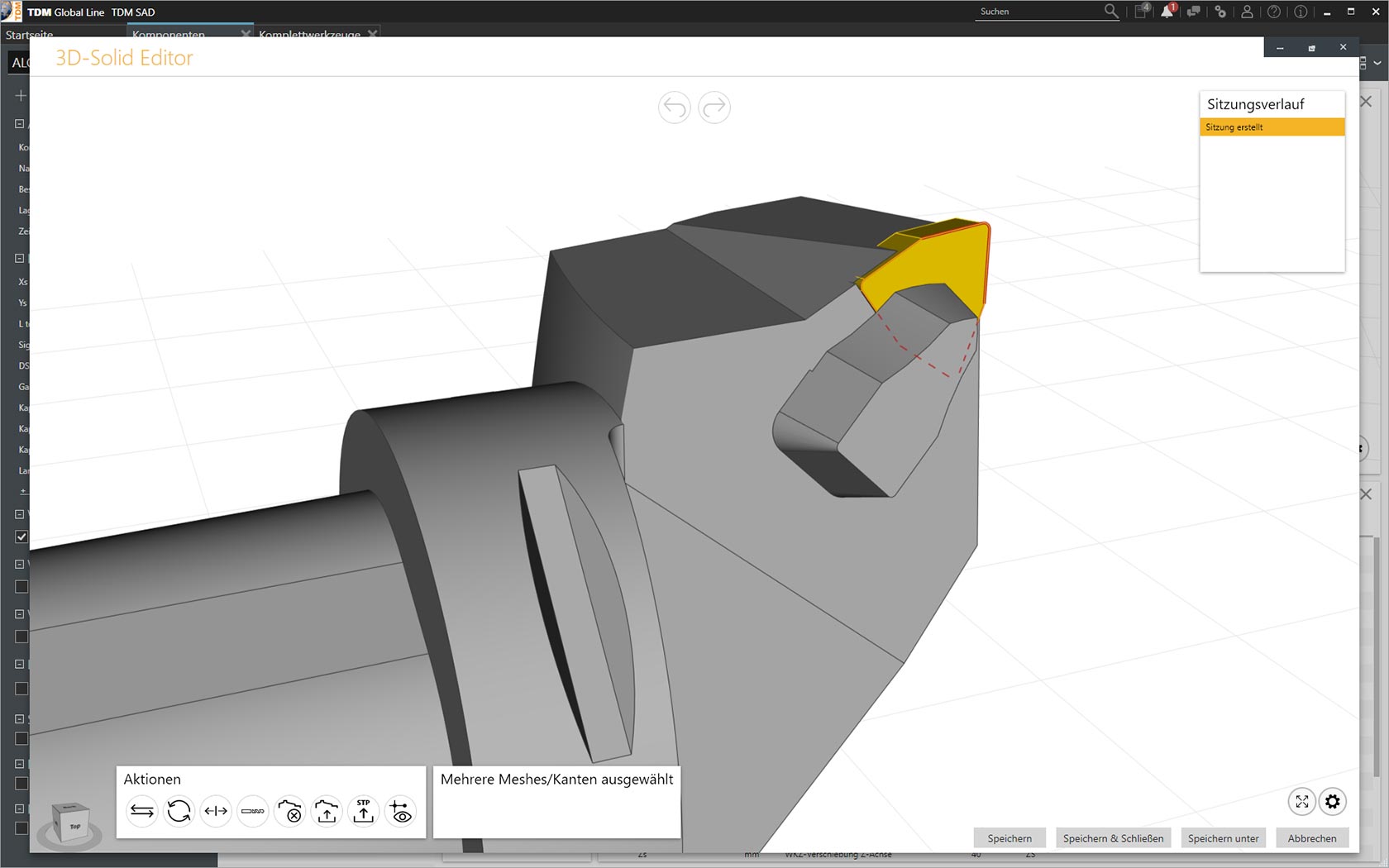

TDM 3D-Solid Editor ClassiX & Global Line

Sie bekommen 3D-Modelle von Werkzeugherstellern, die eigentlich nur für die Werkzeugdokumentation sinnvoll sind? Sie müssen die Modelle manuell nachbearbeiten für die Verwendung in NC-Programmier- und Simulationssystemen? Sie erhalten 3D-Modelle, die nicht TDM-konform sind? Dann ist der TDM 3D-Solid Editor genau das richtige Tool!

Der 3D-Solid Editor bietet Spezialfunktionen, um das 3D-Modell für diesen Zweck optimal nachzubearbeiten in den Formaten STEP und SAT. Mit Hilfe des 3D-Solid Editors können Sie die 3D-Modelle effizient für einen reibungslosen Komplettwerkzeugzusammenbau aufbereiten.

Funktionen und Nutzes des TDM 3D-Solid Editors auf einen Blick

  • Der Editor ermöglicht ein einfaches Verschieben des Modellursprungs für einen korrekten Zusammenbau der Komplettwerkzeuge
  • Der Nutzer kann die Ausrichtung (Lage des Werkzeugs) korrigieren
  • Schneidende (CUT) und nicht schneidende Bereiche (NOCUT) in 3D-Körpern und Konturen setzen
  • Konvertierung Maßsystem (metrisch / imperial)
  • Konturbearbeitung: Hinzufügen von Konturen (Hüllkontur, Flächenkontur, Laden benutzerspezifischer Konturen), Entfernen von Konturen
  • 3D-Körper trennen in nicht schneidend / schneidend
  • 3D-Messfunktionen verfügbar

Mit TDM immer einen Schritt voraus

Mit den Funktionen des TDM 2D-Grafik Editors und des TDM 3D-Solid Editors können Sie unkompliziert und schnell 2D-Grafiken und 3D-Solid-Modelle direkt in TDM anpassen und korrigieren. Überzeugen Sie sich jetzt und optimieren Sie Ihre Werkzeuggrafiken!
